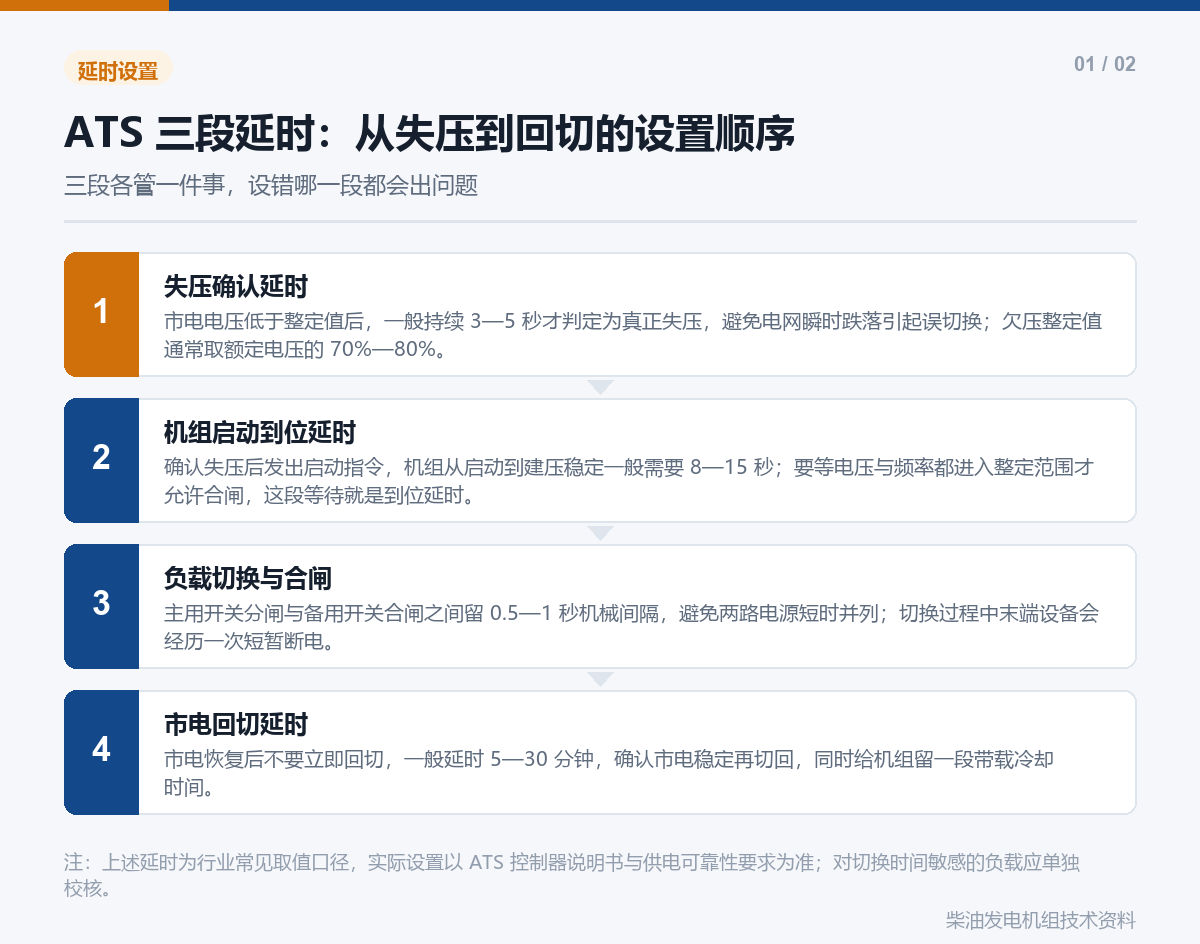

图 2：柴油发电机组 ATS 三段延时的设置顺序、功能与常见取值

柴油发电机组的 ATS 被设成零延时，会出现什么后果？有台机组市电一闪就切走，恢复后又立刻切回，一天来回十几次，半年烧了两个接触器。查下来不是硬件问题，是失压确认延时设成了零秒，电网正常波动全被当成停电。

要调的不是一个延时，是三个

ATS 里真正需要设的是三段：市电失压确认延时、机组启动到位延时、市电恢复后的回切延时。很多人只调第一段，后两段沿用出厂默认值，该等的地方没等。

第一段：失压确认延时

市电电压低于整定值后，一般要持续 3 到 5 秒才判定为真正失压。设成零秒，电网的瞬时跌落、雷雨波动都会被认成停电，这正是频繁切换的根源。带欠压保护时，整定值通常取额定电压的七成到八成。

第二段：等机组真正带得动

确认失压后发出启动指令，机组从启动到建压稳定一般要 8 到 15 秒。ATS 要等电压和频率进入整定范围才允许合闸，这段等待就是到位延时。设得太短，合闸时电压还没稳住，冲击电流会直接加到负载上。

第三段：回切别着急

市电恢复后不建议立即切回，一般延时 5 到 30 分钟，一是确认市电稳定，二是给机组留冷却时间。设得太短，市电二次失压又要切回来；设得太长，机组白白多烧油。

设错的代价

延时设小了，最直接的后果是接触器频繁动作、触点拉弧。设大了，切换时间敏感的负载早就掉电重启，切过去也没意义。参数要按负载能容忍的断电时间倒推，不要照搬别人的数值。
